YJ型呋喃樹脂與許多（duō）熱塑（sù）性和（hé）熱固性樹脂有很好的混容性能，因此可與環氧樹（shù）脂或酚醛樹（shù）脂混合來加以改（gǎi）性。固化後的呋喃樹脂耐強酸(強氧（yǎng）化性的硝酸和硫酸除（chú）外)、強（qiáng）堿和有機溶劑的侵蝕，在高溫下仍（réng）很穩定。呋喃樹脂主要用作各種耐化學腐蝕和耐高（gāo）濁的材料。

　　(1)耐化學腐蝕材料呋喃樹脂可用來製備防腐蝕的膠泥，用作化工設備（bèi）襯裏或其它耐腐材料。

　　(2)耐熱材料呋喃玻璃纖維增強複合（hé）材料的耐熱性比（bǐ）一般的酚醛玻璃（lí）纖維增強複合材料高，通常可在150℃左右長期使（shǐ）用。

　　(3)與環氧樹脂或酚醛樹脂混（hún）合改性（xìng）將呋喃樹脂與環氧樹脂或酚（fēn）醛樹脂（zhī）混休整使用，可（kě）改進呋喃玻璃纖維增強複合材料的力學性能以及製備時的工藝性能。這類（lèi）複合材料已廣泛用來（lái）製備化工反應器的攪（jiǎo）拌裝置、貯槽及（jí）管道等化工設備。

　　YJ型呋喃液 　　　　　　YJ型各種粉料

　　外觀：棕黑色（sè）液（yè）體 　　　 外觀：均勻粉料

　　粘度：(塗—4粘度計)20-30秒 　　 硬化時間（jiān）：不（bú）大於12小時

　　密度：不小於1.18克/厘米³ 體積*性：合格

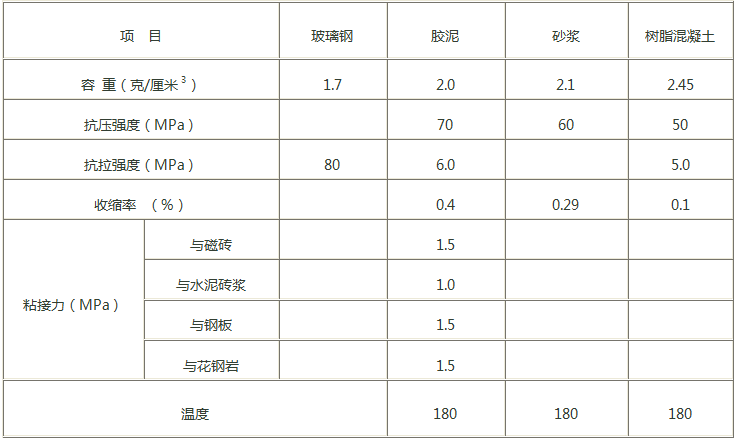

　　一（yī）、YJ型呋喃（nán）樹脂材（cái）料主（zhǔ）要技術指標

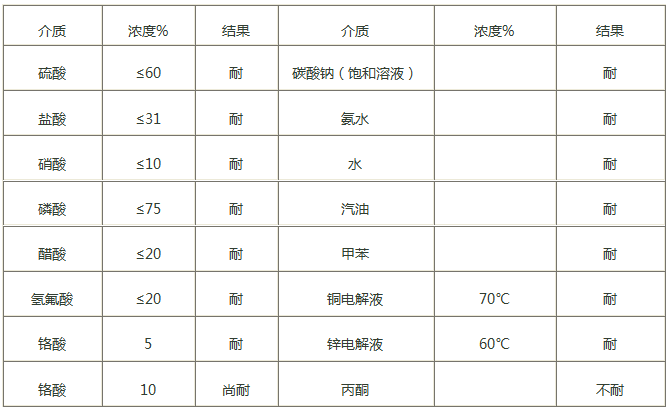

　　二、YJ主要耐腐蝕性能

　　三、　施工（gōng）方（fāng）法及驗收規格：

　　施工配比：呋喃樹脂：呋喃粉=1：3，本產品具有合適的施工稠度，良好的和易性（xìng），操作簡（jiǎn）單（dān），易於施工，保證質（zhì）量，施工方法和驗收規格（gé），遵守現行的（de）呋喃樹脂防腐蝕工程技術規範CECS01：1988，建築防腐蝕工程（chéng）施工及驗收規範GB50212-91，工業建築防腐蝕設計規範GB50046-95。

　　呋喃樹脂（zhī）膠泥（ní）具有良（liáng）好的耐酸（suān）、耐堿和耐熱性能。但若施工不當，則達不到預期效果。

　　膠泥（ní）施工（gōng）的環境（jìng）溫度以（yǐ）20℃左右為佳，***低不得低於10℃，若低於10℃是應采取適當的保溫措施。襯砌用耐酸塊材的質量*符合設計要求（qiú），有關施工質量要（yào）求，應遵守理行施（shī）工規定（dìng）。膠泥的施工方法如下：

　　1、基層要求

　　施工呋喃（nán）樹脂膠泥的基層應當（dāng）堅實、牢固平整和整體性好、對鋼材或混凝基層應作適當的防腐蝕隔離層。防腐蝕隔離層（céng）應作（zuò）在幹燥堅實、平整的（de）基層上，並與基層結合牢固，無起鼓（gǔ）脫層等質量缺陷。常用的隔離層為：

　　(1)耐腐蝕橡（xiàng）膠

　　(2)環氧或樹脂玻璃鋼

　　(3)環氧或樹脂塗層

　　若為玻璃（lí）鋼或塗層時（shí），在施工***後一道麵層以後，表麵稀撤一層0.5-1.5毫米的砂粒。在塊材襯砌施工前，在隔離層的平麵（miàn）處應抹一（yī）層厚1-2毫米（mǐ）的呋喃樹脂膠泥底層。

　　2、膠泥拌製

　　拌料可以使用清（qīng）潔、幹燥和無油汙的鐵（tiě）皮容器，膠泥要隨拌隨用，不可一次拌料過多。拌料時按規定比例取呋喃液和呋喃粉，將粉倒入呋（fū）喃液內，用人工或機械攪拌至無幹粉存放時，再繼續拌和一分鍾，以保證拌料均勻。

　　拌製好的膠泥應在45分（fèn）鍾內用完，如（rú）發（fā）現有凝結現象時不得繼續使用（yòng）。

　　3、打底層施工

　　為保護（hù）隔離層，對平麵部分應作膠泥打底（dǐ），膠泥打底層可用抹刀將膠（jiāo）泥1-2毫米厚度（dù）均勻攤鋪在基層上，然後用抹刀壓實抹平，抹平（píng）時要注意抹刀表麵（miàn）經常保持幹淨，不要粘有膠泥（ní），待膠泥固化以後，可進行（háng）襯砌施工。

　　4、襯砌施工

　　襯砌用的塊材應清理幹淨，表麵不得（dé）有浮灰。必要時應用水洗，幹燥以後使用。

　　塊材襯前砌宜先進行試排（pái），襯砌順（shùn）序（xù）應由底往高，先地坑、地溝後麵、踢腳板。在陰陽角處，立麵（miàn）塊材應壓住平麵塊材，塊長了之間應錯縫（féng）。

　　膠泥施工采用揉擠法，基層與塊材應兩麵（miàn）打灰，保（bǎo）證（zhèng）灰縫結（jié）合層飽滿密實。灰縫厚度為3-5毫米，襯砌天然石材時以8-15毫（háo）米為宜。

　　在襯砌時采用指定厚度（dù）的耐酸（suān）墊片，或其它方法以保證結合層灰縫寬度和厚度（dù）。

　　在（zài）襯砌完成一部（bù）分以後，在膠泥未終（zhōng）凝以前，用（yòng）勾縫刀及時將灰縫填實勾平、勾光。

　　5、勾縫施工

　　勾縫是指用水玻璃或其它膠泥（ní）襯，砌留出適當的灰縫用呋（fū）喃樹脂膠泥（ní）勾縫。勾縫深度為5-25毫米（mǐ），寬度為8-15毫米，天然石材（cái）的深度可大於25毫米，寬度可大於10毫米。

　　對水玻璃膠泥襯砌的（de）勾縫，在（zài）勾縫前可（kě）用10%鹽酸作一次酸化處理（lǐ），待表麵（miàn）幹燥以後進行（háng）勾縫施（shī）工。勾縫時，縫內應幹淨不允許有（yǒu）汙物。

　　勾縫施工*保證密實和灰縫表麵平整、光滑。

　　6、養（yǎng）護

　　YJ呋喃樹脂膠泥在空氣中（zhōng）養護。20℃時養護14天後可以使用（yòng），也可以養護（hù）一天後（hòu）在40℃時保持4小時，60℃時保持22小時，待冷卻至室溫使用。

　　7、膠泥用量(參考表)

　　打底(1.5毫米厚)3.0公斤/米2

　　結合層(5毫米厚（hòu）)12.0公斤/米（mǐ）2

　　灰縫(截麵15×8毫（háo）米)0.24公斤/米2

　　8、*防護

　　施工中應注意通風，在密閉所或通風（fēng）不良（liáng）處施工時，*有機械（xiè）通風和排風設施。皮膚與膠泥和樹脂接觸時，可用丙酮，*在通風（fēng）出（chū）清洗，丙酮用量不可過多。

　　施工人員應穿戴（dài）防（fáng）護用品，如手（shǒu）套、口罩等。施工現場不得有明火。

　　聯係人;薑新鳳 18639903882
