產品簡（jiǎn）介

　　KP1耐酸膠泥由KP1耐酸粉料和水玻璃（lí）組成,具有獨特（tè）的泡脹性及較好的化學穩定（dìng）性,既耐各（gè）種強酸（suān）介質,又耐各種稀酸介質,對有機溶劑及酸性鹽類、雙氧水等氧化（huà）性介（jiè）質都（dōu）有良好（hǎo）的防腐性（xìng）能，同時具有較好的抗水性。KP1耐酸膠泥是經分析進口HB膠泥（ní）和其它國產矽質膠泥研製生（shēng）產所得（dé），是一種價廉物美的耐溫、耐壓、耐酸的預應力膠泥。

產品用途（tú）

　　KP1耐酸膠（jiāo）泥廣泛應用（yòng）於（yú）石油、化（huà）工、冶金、農藥、食品、紡織、發酵水解、酸洗等工業部門的反應釜、水解鍋、蒸煮鍋、貯罐、塔、地溝、地坪、電解槽、槽車等防腐蝕工程搪砌襯裏和混（hún）凝土澆注（zhù）。

KPI耐酸灰品（pǐn）質指標

　　1外觀：粉（fěn）狀、淺灰色、無硬塊、無雜質；

　　2水分：<0.3；

　　3固化劑含量（liàng）：6.5±0.5%；

　　4容量：大約1.42g/cm3

化學及物理性能

　　1KPI耐（nài）酸膠（jiāo）泥對各種濃（nóng）度介質的耐腐蝕化學性能。

　　2物理（lǐ）性能

　　KPI耐酸膠泥（ní），調配均勻後（hòu）應（yīng）在30分鍾內施工，施工硬化（huà）後的膠泥經7天保養（20℃±2℃），酸化處理後，其物（wù）理性能（néng）可達到下列指標：

　　耐壓強（qiáng）度：﹥ 35Mpa              抗折強度：﹥ 3.0Mpa

　　粘合強度：﹥ 3.0Mpa             吸 油 率：﹤8%

　　收 縮 率：﹤4.8‰               泡 脹 率：約0.43‰

　　彈性模量：約1.96×104           耐 溫 性：﹤700℃

　　熱膨脹分數：約5.9×108（50℃-200℃）

KPI耐酸膠泥的調製

　　用KPI耐酸灰（含固化劑）與水玻璃按2.4-2.6：1（重量化）調製膠泥。具體操作方法；將稱取好的KPI耐酸灰（含固化劑）倒入預先稱好的水玻璃中，進行充分攪拌，直至調和均勻為止，用攪拌機調和需2分鍾左右，人工調和為3-5分鍾。

　　調好的膠泥會在大約30分鍾左右（yòu）凝（níng）固（50℃），故每（měi）次調劑量（liàng）不得（dé）超過30分鍾內使用的數量，調製好的膠泥稠度應達到295±10（瀝青針測定儀）。

　　水玻璃的（de）規格要（yào）求：模數：2.6-2.8；波美（měi）度：42-46Be

　　搪砌使用現場溫度：20℃-35℃

耐酸膠泥施工後的保養及酸處理

　　KPI耐酸膠泥搪砌的各種耐酸襯裏必須在（zài）溫度高於15℃的環境中幹燥、保養14天以上，或在溫度20℃-35℃的環境中保養5-7天。養護（hù）後進行刷酸處理：用33%酒精鹽酸溶液（濃鹽酸：酒精：1：3容積比）連（lián）續刷灰縫二遍。

KPI耐（nài）酸（suān）沙漿和KPI耐酸混凝土

　　KPI耐（nài）酸沙漿和KPI耐酸混凝土是在（zài）KPI耐酸膠泥的基礎應用和發展起來的耐酸耐熱係（xì）列產品，其（qí）耐酸腐（fǔ）蝕化學性能和（hé）KPI耐酸膠泥相同，並具有較高的（de）機械性能和較好的化學穩定性。

　　KPI耐酸沙漿和KPI耐（nài）酸混凝（níng）土，適用於地坪（píng）、槽罐、花崗石麵等耐酸防腐工程，具（jù）有良好的耐水性和抗滲性。

　　其配合比和（hé）物理力學性能見表1和表（biǎo）2

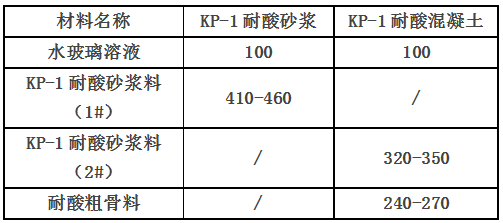

　　表1  KPI耐酸沙漿、耐酸混凝土的（de）材料配合比

　　注：1、KPI砂（shā）漿料2#專為混凝（níng）土所用：

　　2、粗骨料可根（gēn）據（jù）工程需要進行選擇，並可按照用戶要求的粒（lì）度提供（gòng）；

　　3、KPI砂（shā）漿1#、2#均已包括有固化劑；

　　4、表格中的配比，客戶也可根據工程需要作（zuò）調整（zhěng）。

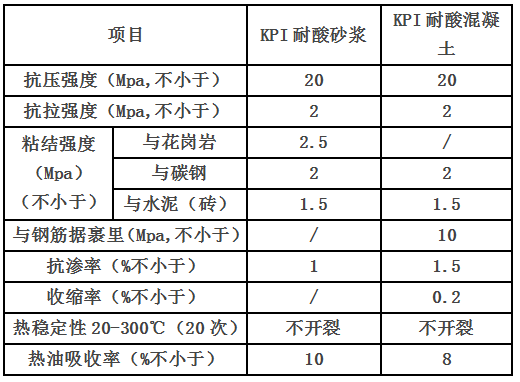

　　表2 KPI 耐酸砂漿（jiāng）、KPI耐酸混凝土的物理力學性能
